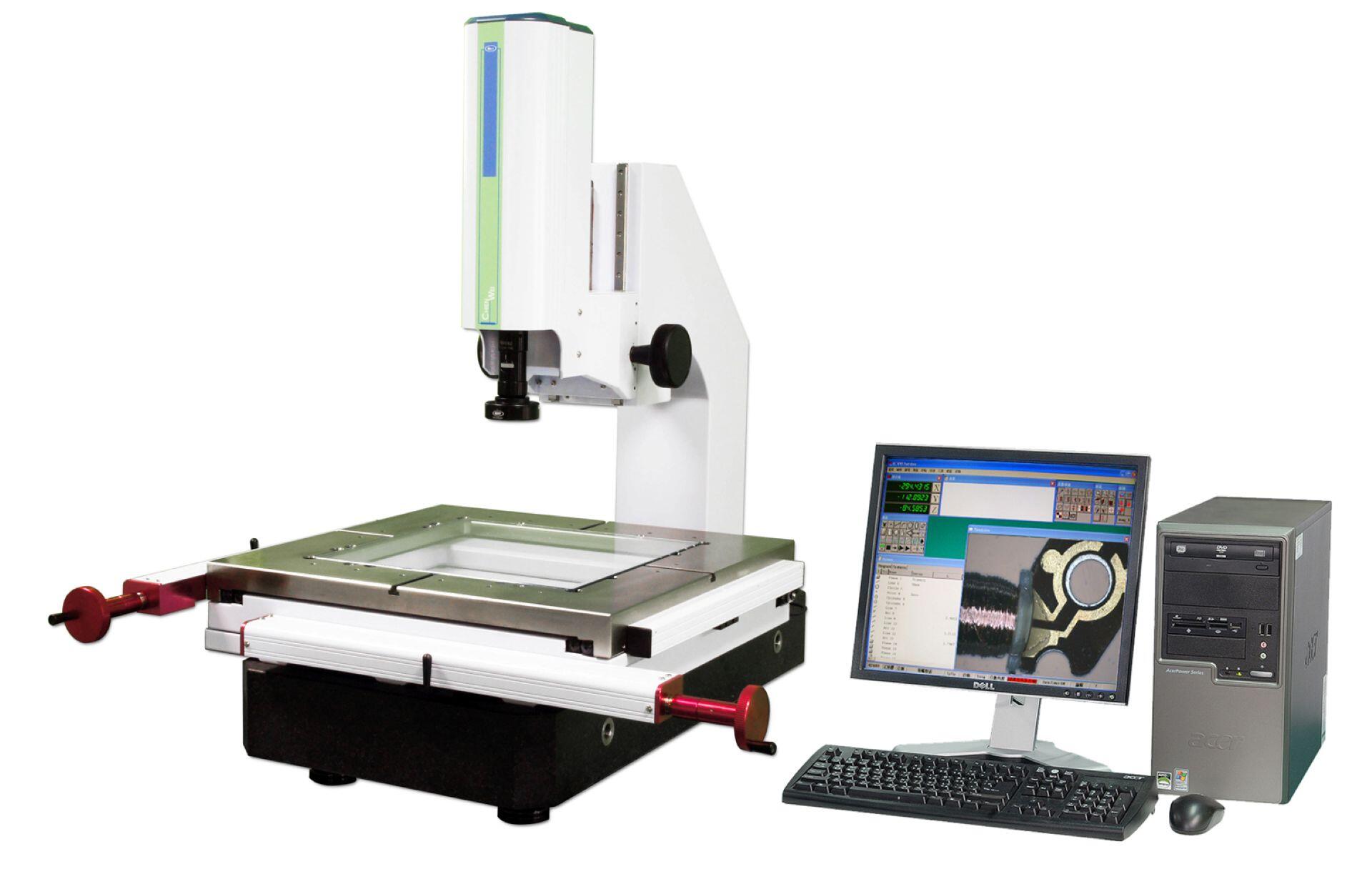

CW-3030
|
|
|
|
|
二次元座標量測儀特性
1. 特色
可依量測工件之種類不同，自行選擇顯微鏡、CCD 照相機、雷射等各式取像系統來搭配使用。更能依個人之不同應用需求，而作手動、搖桿/馬達驅動，或是 CNC 全自動等三種不同選擇之操作方式。
2. 適用對象
IC 零件電子業、半導體相關之 LEAD FRAME 等製造業、P.C.B 板業、熱壓板、LCD 背光板底片、網板印刷、線切割、放電加工、橡塑膠業、精密模具業、精密之 2D 機械零件加工業…等。
3. 量測功能
選用多功能計數顯示器 MSU 3DPRO 或電腦量測軟體可作點、線、圓、弧、距離、夾角、極座標轉換、節距增量值等之計算，以及工件基準邊之擺正、量測數值之儲存記憶、精度補償、RS232 連線列印輸出等完整功能。
白色 LED 表面燈 | LED 同軸光 | 金相鏡頭 |
4 區段 LED 表面燈 | 定格 | 電動 |
探針架 MCR 20 | 同軸 | 電射影像 |
影像配備 |
配備
Auto Zoom | MX-200 DRO Counter | Renishaw PROBE with STAR STYLI |
轉盤
CW-1510N 轉盤 | CW-2020N 轉盤 | CW-3030 轉盤 |
夾持治具
V 型旋轉治具 | 高精密圓型夾具 ER32 | 圓型夾持治具 |
MX-200
| MPD-N
|
規格表
| 項目 | CW-3030N | CW-3030N-PC |
|---|---|---|
| 量測範圍 | 300x300x130 mm ( X,Y,Z) | 300x300x130 mm ( X,Y,Z) |
| 解析讀數 | Scales 0.0005 mm in 2 Axes (二軸) | Scales 0.0005 mm in 2 Axes (二軸) |
| 顯示器 | MX-200 or MPD-N | |
| 影像系統 | CCD + Zoom + 24" Monitor + Cross-Hair (Built-in) | CCD + Zoom |
| 放大倍率 | 30x ~ 200x | 30x ~ 200x |
| 表面燈源 | White LED Light | White LED Ligh |
| 輪廓底光 | Green LED | Green LED |
| 量測精度 | U1=3+L/200 um | U1=3+L/200 um |
| 重複精度 | 0.002 mm | 0.002 mm |
| 傳動方式 | 無牙螺桿 + 線性滑軌 | 無牙螺桿 + 線性滑軌 |
| 操作方式 | 手動 | 手動 |
| 工件限高 | 120 mm | 120 mm |
| 工作限重 | 10 kgs | 10 kgs |
| 外型尺寸 | 83x102x95 cm | 83x102x95 cm |
| 外型尺寸-包括週邊 | 173x102x95 cm (With Cabinet) | 173x102x95 cm (With PC) |
| 機器重量 | 150 kgs | 150 kgs |
| 選購配備 | 聚光底燈 / 同軸光 | 聚光底燈 / 同軸光 |
| PC電腦 | PC + 24" Monitor + WIN-PRO | |
| 量測軟體 | MSU-3D PRO / M3 |
機台概要
- 小型影像量測儀是一種生產與組裝時所使用的設備。利用精準的方式記錄被測物的X軸與Y軸。點與點間可進一步分析與建構相關元素 (點、線、面、圓、角度、距離...等等)。
- 小型影像量測儀測量實體的幾何元素。可由操作者或電腦控制。工具顯微鏡或多功能量測儀的光學影像藉由鏡頭、CCD系統或雷射依照工件表面明暗對比度 (黑色與白色) 的方式來擷取數據，無需實際碰觸到工件。
二次元座標量測儀特性
1. 特色
可依量測工件之種類不同，自行選擇顯微鏡、CCD 照相機、雷射等各式取像系統來搭配使用。更能依個人之不同應用需求，而作手動、搖桿/馬達驅動，或是 CNC 全自動等三種不同選擇之操作方式。
2. 適用對象
IC 零件電子業、半導體相關之 LEAD FRAME 等製造業、P.C.B 板業、熱壓板、LCD 背光板底片、網板印刷、線切割、放電加工、橡塑膠業、精密模具業、精密之 2D 機械零件加工業…等。
3. 量測功能
選用多功能計數顯示器 MSU 3DPRO 或電腦量測軟體可作點、線、圓、弧、距離、夾角、極座標轉換、節距增量值等之計算，以及工件基準邊之擺正、量測數值之儲存記憶、精度補償、RS232 連線列印輸出等完整功能。
相關配件
白色 LED 表面燈
LED 同軸光
金相鏡頭
4 區段 LED 表面燈
定格
電動
探針架 MCR 20
同軸
電射影像
影像配備
2D影像量測儀選購配備
配備
Auto Zoom
MX-200 DRO Counter
Renishaw PROBE with STAR STYLI
轉盤
CW-1510N 轉盤
CW-2020N 轉盤
CW-3030 轉盤
夾持治具
V 型旋轉治具
夾持工件範圍：Ø3.0mm ~ Ø40.0mm
高精密圓型夾具 ER32
夾持工件範圍：Ø2.0mm ~ Ø20.0mm
圓型夾持治具
夾持工件範圍：標準 Ø3.0mm ~ Ø15.0mm
特殊：Ø15.0mm ~ Ø25.0mm
MX-200 / MPD-N 功能應用簡介
MX-200
- MX200 是一種用於執行兩軸和三軸測量的計量讀數器。
- 使用光學比較器、測量顯微鏡和各種其他十字線測量。
- 通過觸碰屏幕或通過使用實體鍵盤和功能鍵進行操作。
MPD-N
- 採用多點觸控彩色螢幕，操作方便。
- 機台無線連接、配線簡潔。
- 提供文字及圖形顯示結果。
- 完整量測功能、擺正座標
規格表
| 項目 | CW-3030N | CW-3030N-PC |
|---|---|---|
| 量測範圍 | 300x300x130 mm ( X,Y,Z) | 300x300x130 mm ( X,Y,Z) |
| 解析讀數 | Scales 0.0005 mm in 2 Axes (二軸) | Scales 0.0005 mm in 2 Axes (二軸) |
| 顯示器 | MX-200 or MPD-N | |
| 影像系統 | CCD + Zoom + 24" Monitor + Cross-Hair (Built-in) | CCD + Zoom |
| 放大倍率 | 30x ~ 200x | 30x ~ 200x |
| 表面燈源 | White LED Light | White LED Ligh |
| 輪廓底光 | Green LED | Green LED |
| 量測精度 | U1=3+L/200 um | U1=3+L/200 um |
| 重複精度 | 0.002 mm | 0.002 mm |
| 傳動方式 | 無牙螺桿 + 線性滑軌 | 無牙螺桿 + 線性滑軌 |
| 操作方式 | 手動 | 手動 |
| 工件限高 | 120 mm | 120 mm |
| 工作限重 | 10 kgs | 10 kgs |
| 外型尺寸 | 83x102x95 cm | 83x102x95 cm |
| 外型尺寸-包括週邊 | 173x102x95 cm (With Cabinet) | 173x102x95 cm (With PC) |
| 機器重量 | 150 kgs | 150 kgs |
| 選購配備 | 聚光底燈 / 同軸光 | 聚光底燈 / 同軸光 |
| PC電腦 | PC + 24" Monitor + WIN-PRO | |
| 量測軟體 | MSU-3D PRO / M3 |
