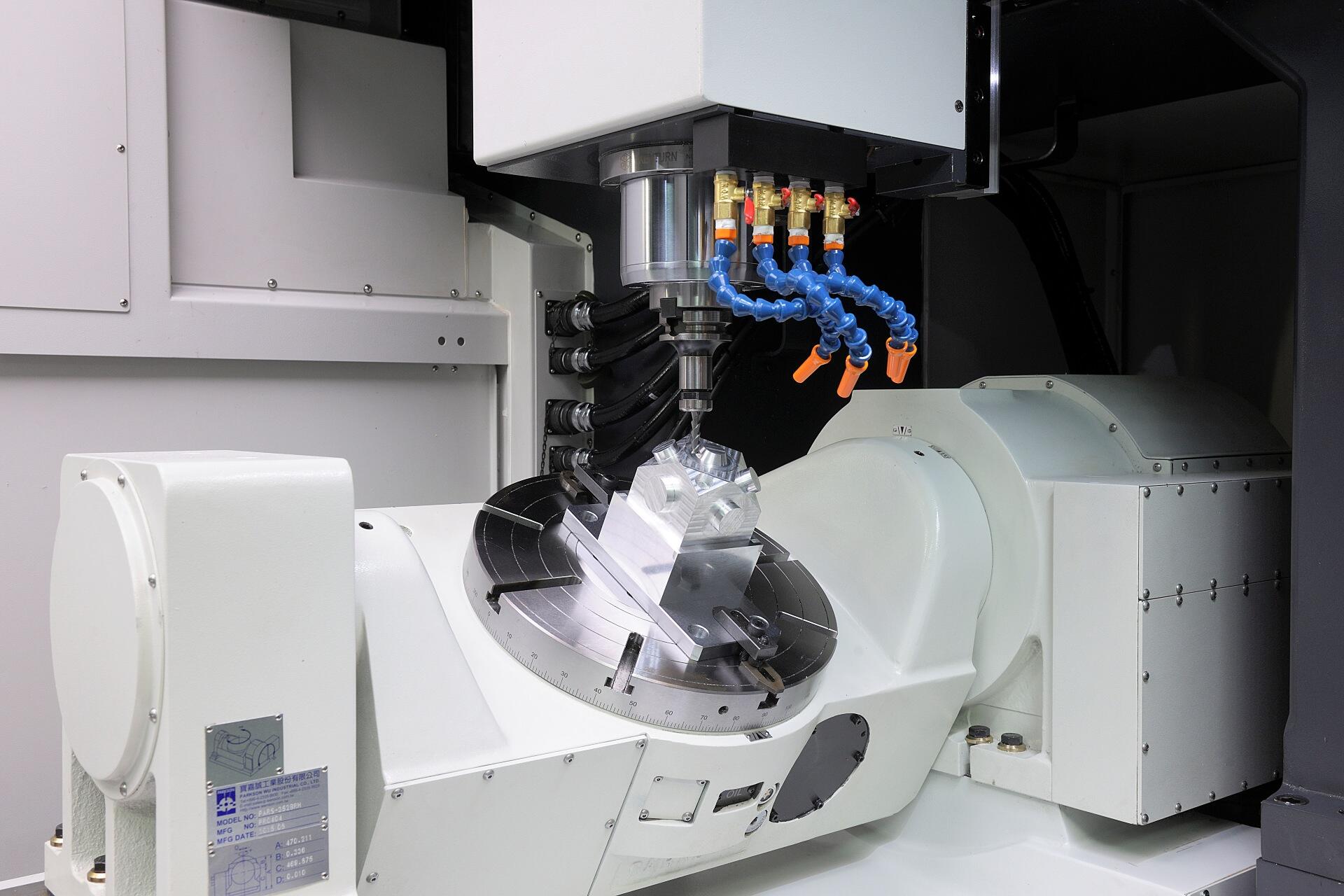

CW-540MV
CW-540MV
產品核心特色
- 先進控制系統：搭載 FANUC 31i-B Plus 控制器，提供穩定且可靠的運作效能。
- 高精度輪廓加工： 可於同一機台上執行高精度不規則輪廓的銑削與研磨加工。
- 四軸同步控制： X、Y、Z 與 Cs 軸可同步控制，以執行複雜的加工路徑。
- 高精度驅動系統：
- X、Y、Z 軸採用線性馬達驅動，實現高速且高精度的動力傳輸。
- W 軸由伺服馬達、雙螺桿與雙光學尺驅動，確保垂直移動的平衡性與精準度。
- 卓越的精度表現：
- 定位精度達 ±0.0015 mm。
- 光學尺解析度最高可達 0.02 µm。
- 最小設定單位為 0.0001 mm。
- 智慧型診斷系統： 開機時具備全自動異常輸出診斷功能。
- 自動換刀系統： 配備傘狀式刀庫，可容納 20 支刀具，有效提升加工效率。
詳細技術規格
| 電控系統 | ||
|---|---|---|
| 數值控制器 | 31i-B Plus | - |
| 工作台 | ||
| 工作台面積 | 700 x 450 | mm |
| T 型槽 尺寸 × 槽數 ) | 12 x 5 | mm |
| 工作台最大負荷 | 350 | kg |
| 行程 | ||
| 左右行程 (X) | 500 | mm |
| 前後行程 (Y) | 400 | mm |
| 主軸頭上下行程 (Z) | 120 | mm |
| 主軸端至工作台面之距離 | 450 | mm |
| 主軸 | ||
| 主軸端面規格 | HSK-E32 / HSK-E40 / HSK-A63 | - |
| 主軸轉速 | 40,000 / 30,000 / 20,000 | rpm |
| 進給 | ||
| 切削進給 | 1 - 12,000 | mm/min |
| 快移速率（X、Y、Z） | 20 / 20 / 20 | m/min |
| 最小輸入單位 | 0.0001 | mm |
| 自動刀具更換裝置 ATC | ||
| 刀具儲存容量 | 20 | T |
| 最大刀具尺寸（直徑 x 長度） | Ø 70 x 100 | mm |
| 最大刀具重量 | 3 | kg |
| 選刀方式 | 傘狀式刀庫 | - |
| 電動機 | ||
| X 軸 | 3.6 / 4.8 | Kw |
| Y 軸 | 2 x 2.2 / 5 | Kw |
| W 軸 | 2 x 4 | Kw |
| Z 軸 | 2 x 1.4 / 4.8 | Kw |
| 電力需求 | ||
| 電壓 | 220V | V |
| 電力容量 | 20 | KVA |
| 機器重量佔地及包裝 | ||
| 地面空間 | 3,133 x 3,470 | mm |
| 機台高度 | 3,102 | mm |
| 淨重 | 12,000 | kg |
標準配備
- 主軸冷卻系統
- 自動潤滑系統
- 全罩式防濺護罩
- RS232 / RJ45 通訊埠
- 電控箱熱交換器
- 傘狀式刀庫（20 把）
- 加壓進給氣缸
- 使用者操作手冊
- X / Y / Z / W 軸線性光學尺
- 指示燈
- MPG 手動脈波操作輪
- 工具箱
- 地基螺栓與調整墊螺帽
- 氣體噴射裝置
- 循環式水冷系統
- 主軸油霧潤滑系統
- 冷卻系統（含水箱、磁性與紙式過濾器、油溫冷卻器及幫浦）
